步骤

1

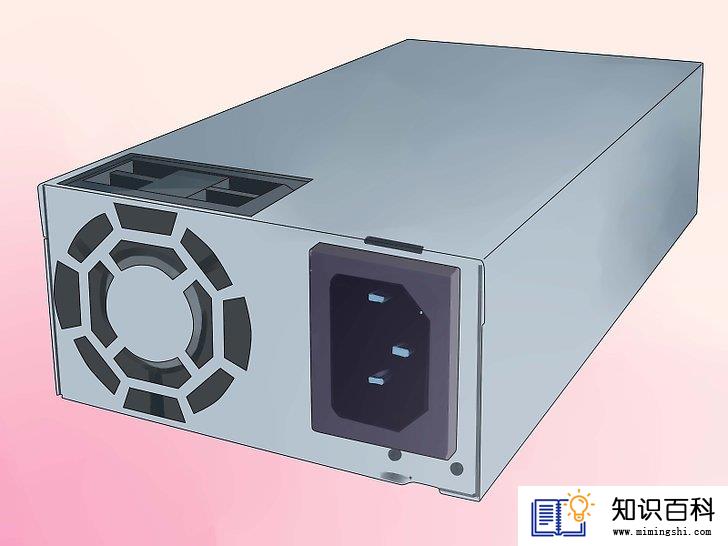

在网上或当地电脑上电子购买ATX计算机电源，或者拆除一台旧电脑，从机箱内取出电源。

2

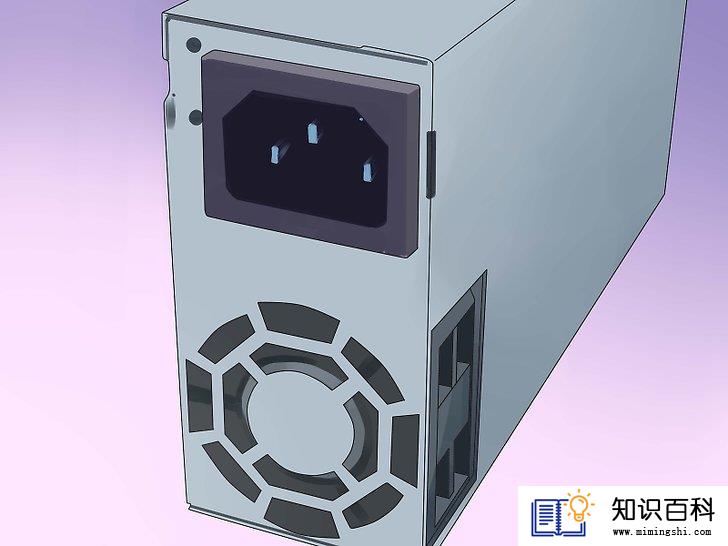

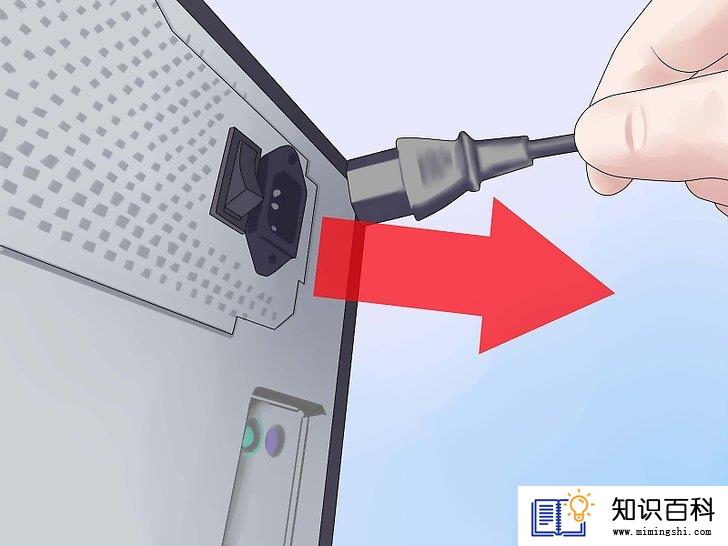

拔出电源背后的线缆，并将电源背后开关关闭（如果有的话）。此外，请确保您自己没有接地，否则电源中残留的电压可能会通过您的身体放电。

3

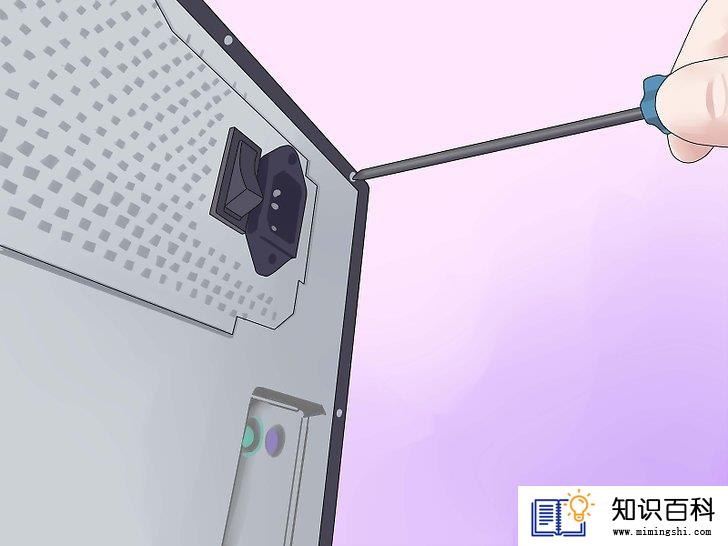

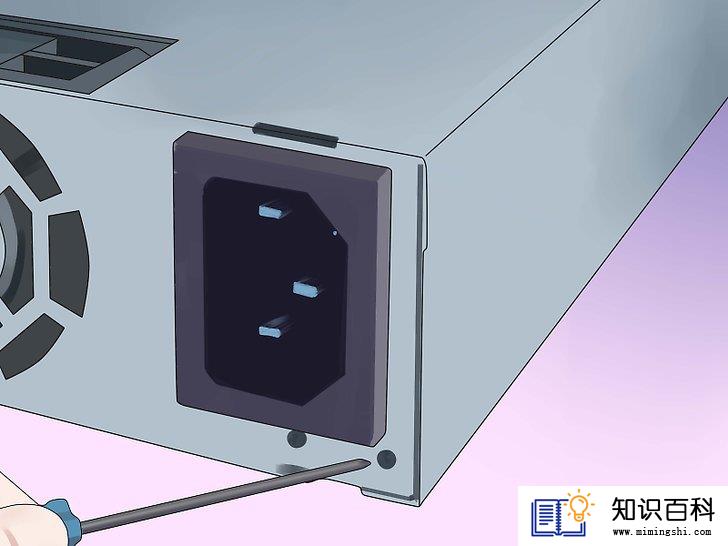

拧开将电源固定在机箱上的螺丝，然后将电源拆卸下来。

4

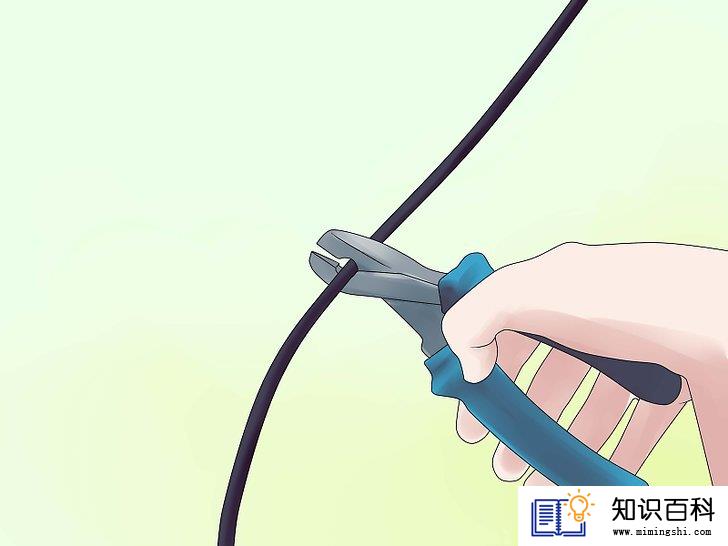

剪掉各种电源接头（请在接头上保留几厘米线缆，您可以在其他项目中使用这些接头）。

5

将没有连接任何线缆的电源放置几天，使其完全放电。有人建议在红色和黑色线缆（输出端）之间连接一个10欧姆，但是，这种方法仅能对低电压电容放电，只是在刚开始时没有危险！这种方法可能会对高电压电容充电，造成潜在危险，甚至会危及生命。

6

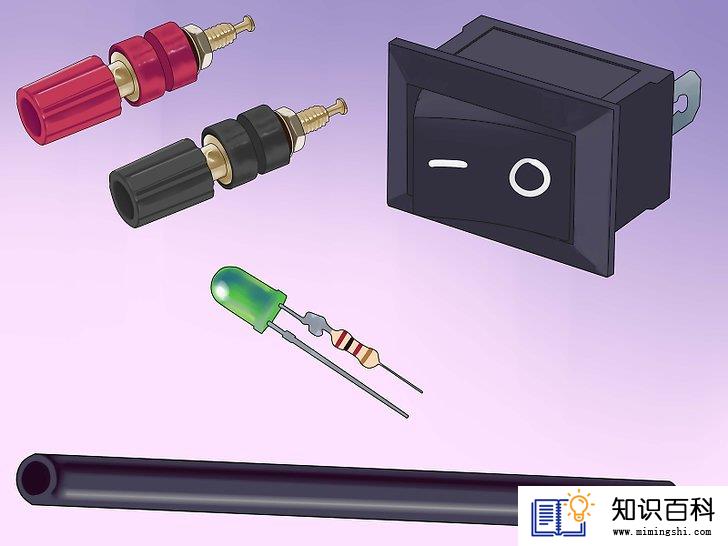

准备所需部件：多对接线栓（接线端子）、带有限流电阻的LED灯、一个开关（可选）、功率电阻（10欧姆，功率为10瓦或更高，参见小提示）以及热缩管。

7

拧开电源顶端和低端的螺丝，打开电源外壳。

8

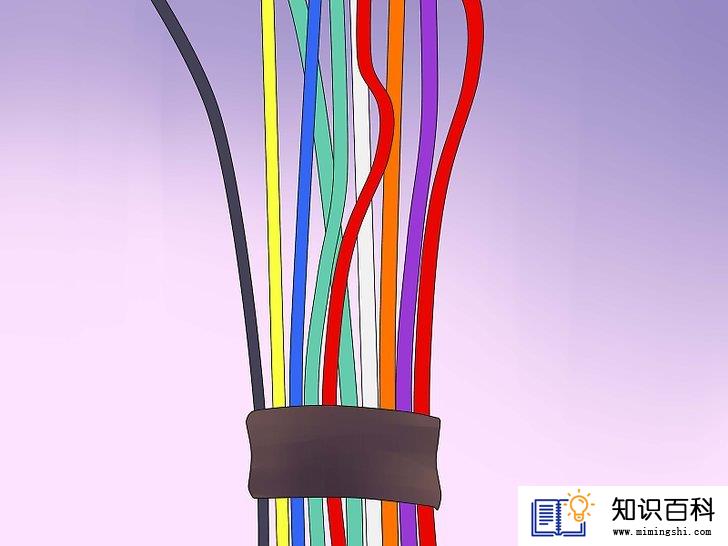

将相同颜色的线缆捆在一起。如果您没有找到下面颜色的电缆（例如棕色），请参考小提示。电缆颜色及其含义：红色=+5V、黄色=+12V、蓝色=-12V、橙色=+3.3V、紫色=+5V待机电源（未使用）、灰色=电源信号线（输出）、绿色=电源开关端（接地开启电源）。

9

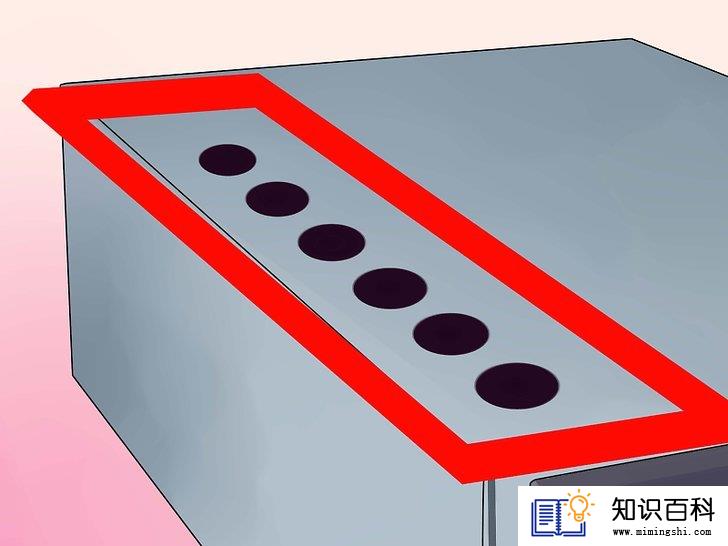

先使用钉子和锤子在电源上开孔。然后使用电钻钻孔，最后使用扩孔钻将孔扩大到合适大小，使其能够安装接线栓。此外，您还可以为电源LED指示灯和开关钻孔（可选）。

10

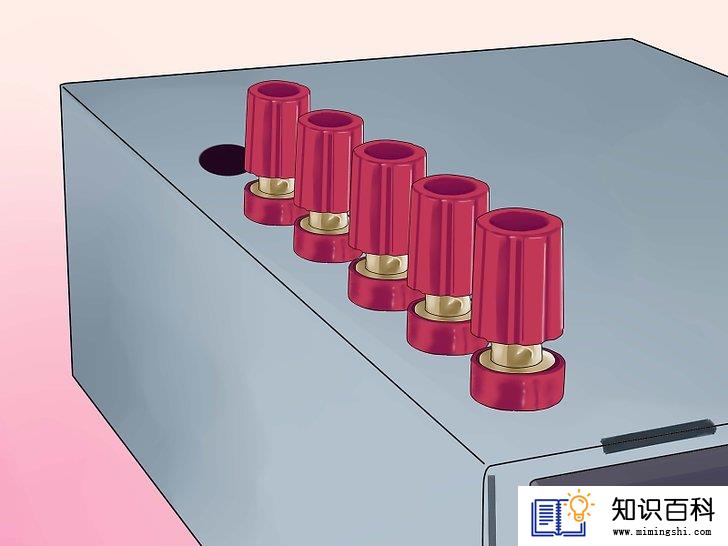

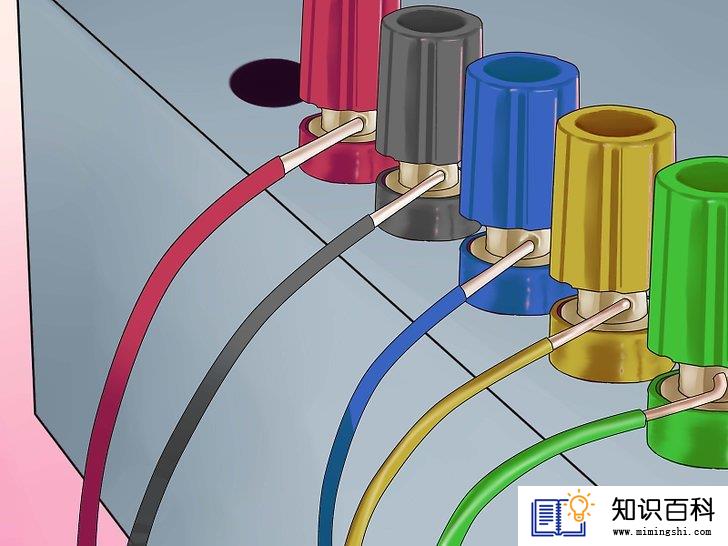

将接线栓安装到相应孔中，然后使用在背后使用螺母将其固定。

11

将所有部件连接起来。

• 将一根红线连接到功率电阻，然后将其他红线连接到红色接线栓；
• 将一根黑线连接到功率电阻另外一端，一根黑线连接到LED灯的阴极（较短线缆），一根黑线连接到电源开关，然后将其他其他黑线连接到黑色接线栓；
• 将白线连接到-5V接线栓，黄线连接到+12V接线栓，蓝线连接到-12V接线栓，灰线串联电阻（330欧姆）后连接到LED灯的阳极（较长线缆）；
• 请注意，有一些电源可能有灰色或褐色的线缆，用来表示“供电良好”或“供电正常”。（大部分电源会有一根较细的橙色线缆，用于检测3.3V电压，它一般和另外一根橙色线缆连在一起。请确保这两根橙色线缆连接在一起，否则您的实验室电源将无法开启。）它需要和另外一根橙色线缆（+3.3V）或红色线缆（+5V）连接，否则电源将无法正常工作。如果您不确定与哪一个连接，可以先尝试连接较低电压线缆（+3.3V）。如果您的电源不符合ATX或AT标准，那么它可能会使用不同的线缆颜色定义。如果您发现线缆颜色与图片中显示不同，请根据AT/ATX线缆接头来确定线缆位置，而不要使用颜色来确定。
• 将绿色线缆连接到开关另一个接线柱。
• 请使用热缩管对焊点进行绝缘。
• 使用电工胶带或扎线带整理好线缆。

12

轻轻拉动线缆，检查是否有松动的连接。将所有裸露的电线绝缘，以防止短路。使用一滴强力胶将LED灯固定在孔中。然后关上电源外壳。

13

将电源线插入电源背后的AC接口。如果电源有开关，请将其开启。查看LED灯是否点亮。如果LED灯没有点亮，请将前置的开关打开。然后在不同接线柱上接入12V灯泡，检查电源是否工作正常，除此之外，您还可以使用电压表来做进一步测试。请注意，在操作中不要将任何线缆短路。至此，电源已经制作完成，并能够正常工作了！

小提示

• 如果您不想将九根线缆都焊接在接线柱上（接地），您可以将它们从PCB板上剪断。您还可以将那些不打算使用的线缆剪断。
• 可选步骤：您可以不安装额外开关，自己将绿线和黑线连接在一起。这样一来，电源开关将由其背后的开关控制。如果您不想安装LED灯，也可以不使用灰色线缆。您只需将其剪断，然后使其与其他线缆绝缘。
• 紫色线缆是+5V待机电源（可用于主板电源按钮和网络唤醒等功能）。即使直流输出开关关闭，它也可以提供500-1000毫安电流。您可以使用它来驱动LED灯，因为这样可以显示电源主开关是否开启。
• 您可以使用电源12V输出端作为车载电池充电器！但是请注意：如果电池电量过低，有可能会触发电源短路保护。在这种情况下，您需要在12V输出端串接一个10欧姆，功率为10瓦或20瓦的电阻，这样可以防止电源过载。当电池电压接近12V时（可以使用工具进行测量），您需要移除电阻，才能够对电池继续充电。有时汽车电池会老化，冬天时汽车无法启动，或者不小心长时间开启车灯或收音机，在这些情况下，该功能会非常实用。
• 电源输出电压可以为24V（+12，-12）、17V（+5，-12）、12V（+12，接地）、7V（+12，+5）和5V（+5，接地），这将可以满足大部分电子测试需要。大部分提供24针主板接口的电源没有-5V线缆。因此如果您需要-5V输出，您需要选用提供20针和20+4针接口的电源，或者选用符合AT标准的电源。
• 您可以在电源灰色单调的外壳上添加各种装饰。
• 您还可以将电源改装为可变电压输出电源，但这需要另外一篇文章篇幅来介绍（提示：使用317集成电路和功率电阻）。
• 您可以为电源添加3.3V输出端（用于为3V电源设备供电），您需要将橙色线缆连接到接线柱（棕色与橙色线缆保持连接），请注意它将与5V输出端共享输出功率，因此在使用这两个输出端时，其输出功率总和不能够超过电源功率限制。
• 如果您不知道电源是否能够正常工作，请在改装之前使用计算机进行测试。计算机能够开机吗？电源风扇正常转动吗？您还可以使用电压表测量多余的接头电压（例如磁盘电源）。电压正常值应该在5V左右（红色和黑色线缆之间）。如果电源没有输出负载，或输出端没有接地（绿色线缆），那么您在测试时会误以为电源有故障。
• 除此之外，有一些电源需要将灰色和绿色线缆连接，才能够正常运行。
• 您可以在电源左侧的电缆开孔处安装一个点烟器。这样就可以将汽车设备连接到电源了。
• 有时候电源风扇会产生很大的噪音，当电源和计算机高负载下运行时，风扇可以为电源降温。您可以直接剪断风扇，但是这不是最好的做法。折中方案是将连接到风扇的红色线缆（12V）剪断，然后将其连接到电源5V输出端。这样改接线缆后，电源风扇转速会大幅降低，比以前安静很多，而且仍然能够帮助电源散热。如果您打算使用电源来驱动较大的负载，改接方式可能不是好的选择，您需要根据电源发热情况自行判断。您还可以拆除原有风扇，将其替换为更安静的风扇（需要进行焊接）。
• 您可以将风扇放置在电源的外面，从而在电源内部获得更多空间。
• 如果电源提供了3.3V线缆，您可以使用它作为3.3V电源。但是您不能够使用它进行降压供电，例如与12V线缆配合进行8.7V供电。尽管使用电压表测量这两个端口的读数为8.7V，但是如果用它们进行供电，电源可能会进行保护模式，自动关闭全部电源输出。
• ATX电源属于开关电源（请参考http://zh.wikipedia.org/wiki/%E5%BC%80%E5%85%B3%E7%94%B5%E6%BA%90），这类电源需要一定负载才能够正常工作。电源上串联的功率电阻会“浪费”能量，从而散发热量，因此，功率电阻需要安装在金属板上以便散热（您也可以在功率电阻上加装散热器，并确保散热器没有造成系统短路）。如果电源连接的设备负载合适，那么您可以无需连接功率电阻。您也可以串联一个12V带指示灯的开关，作为开启电源的必须负载。
• 如果您会进行焊接操作，可以将10瓦功率电阻更换为散热风扇，也就是原来安装在电源内部的散热风扇，您在安装时请注意电极方向，将相同颜色（红色和黑色）的线缆进行连接。
• 您可能需要将孔钻大一些。
• ATX标准中去掉了-5V电源接口，因此所有ATX电源都没有-5V输出线缆。
• 有些新型电源配备有“电压检测”线缆，它们必须要连接到相应电压，电源才能够正常工作。在主电源线缆组（由20根线缆组成）中，有四根红色线缆和三根橙色线缆。如果您只找到两根或两根以下橙色线缆，那么应该有一根褐色线缆连接到橙色线缆上。如果您只找到三根红色线缆，那么另外一根（有时是粉红色）也应该和它们连接在一起。
• 如果电源无法正常工作，即LED灯没有点亮，请检查风扇是否正常转动。如果电源风扇正常，LED灯可能连接错误（可能是LED灯正负极接反了）。打开电源外壳，将连接在LED上的紫色和灰色线缆互换（请注意不要短接LED电阻）。
• 如果电源说连接设备起始负载很大，例如12V冰箱，您需要在12V输出端并接一个电容，以防止电源跳线。

警告

• 如果您怀疑电源已经损坏，不要继续使用！因为如果电源损坏，其保护电路可能会失效。一般情况下，保护电路可以使得高压电容缓慢放电，但是如果电源设置为120V时（举例来说），连接到240V输入电压，其保护电路很可能会被烧毁。如果没有保护电路，在过载或失效时，电源可能会无法自动关闭。
• 不要碰到连接到电容的线缆。电容的是四周覆盖有塑料壳的圆柱体，顶部一般是印刷有a或K等字符的金属。固态电容高度比较矮，直径比较大，而且没有塑料外壳。电容能够像电池一样充电，但其放电速度要比电池快很多。即使电源中有放电单元，您也尽量避免触碰到电路板的任何位置。在使用电源前，您需要使用探头检测可能不小心接地的部件或线缆。
• 确保对电容进行放电。将电源接电，打开开关（将电源线（绿色）接地），然后断电，直至风扇停止转动。
• 在电源外壳上钻孔时，请确定没有金属屑进入电源内部。因为这些金属屑可能会导致短路，进而造成电源起火、高温或者在输出端产生危险的电脉冲，甚至损坏您辛苦做成的实验室电源。。
• 计算机电源可以用于测试，也可以为电子设备进行简单供电（例如充电器或电烙铁），但是它不能够完全替代一个高性能的实验室电源，因此如果需要使用电源进行测试以外的工作，您需要购买一台高性能的实验室电源。这些电源价格昂贵是有原因的。
• 输入电压可能会致命（如果导电端穿透皮肤，超过30毫安电流或超过30伏特电压都可能致命），或者至少让您经历一次痛苦的触电。因此，您在改装过程中一定要断电，并按照上述步骤放电。如果您无法确定是否带电，请使用万用表经常测量。
• 在非必要情况下，不要拆卸电路板。如果电源没有放置足够长的时间，电路板下方连线和焊点可能会有高压。因此如果您需要拆卸电路板，请使用仪器测量最大电容上的电压。当您安装电路板时，请确保将塑料板放回到电路板下方。
• 改装后的电源输出功率强劲。因此如果操作错误，电源可能会在低电压输出时产生电弧，或者烧毁您的电路板。实验室电源通过可调整限流来避免这些问题。
• 电源技术人员才能进行上述改造。
• 之前文章提到您需要在改装时接地。但这是不正确且危险的行为。请确保您在改装电源时没有接地，这样可以避免电流经过您的身体。
• 显然，改装后电源的保修条款将无效。
