2

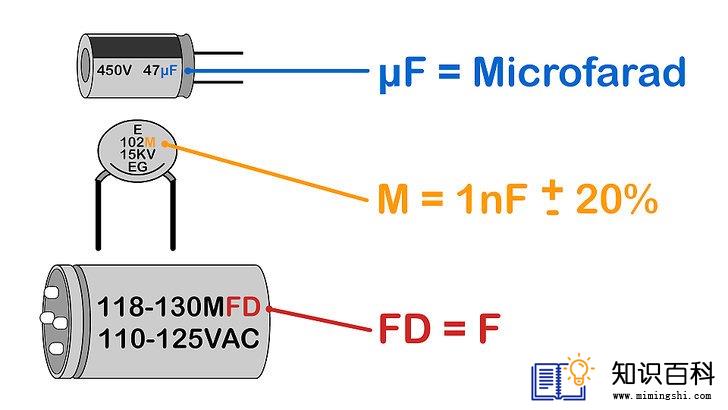

看懂电容值。大部分大电容都会在侧面标注电容值。电容值的写法会有些差异，重点是找到与上述单位最接近的值。你可能需要做出如下调整：

• 忽略单位中的大写字母。比如“MF”其实就是“mf”。虽然MF在国际单位制中是兆法的正式缩写，但这里绝对不是。
• 不要被“fd”迷惑，它是法拉的另一个缩写。比如，“mmfd”就等于“mmf”。
• 注意单字母标记，比如“475m”，这通常出现在小电容上。详情可见下方。

3

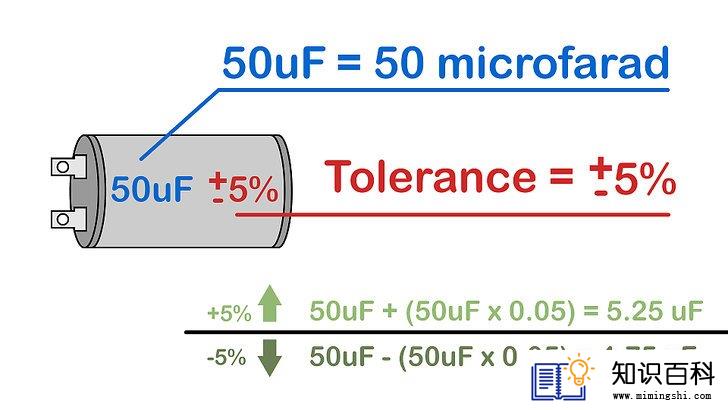

找出容差值。某些电容会标出容差值，也就是标称值的最大误差范围。此参数对于电路并不重要，如果你想知道精确的电容值，可以留意一下。比如，如果电容上标有“6000uF +50%/-70%”，则实际的电容值在6000 uF - (6000uF * 0.7) = 1800uF到6000uF + (6000 * 0.5) = 9000uF之间。

• 如果没有标出百分比，找一下电容值后面或同一行中有没有单个字母。如果有，它可能就代表容差值，详情可见下方。

4

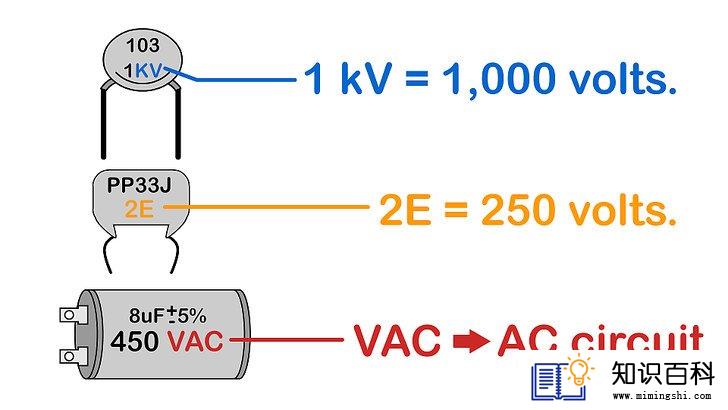

确定额定电压。如果位置允许，制造商通常会在电容外壳上以数字形式标出电压，单位为V、VDC、VDCW或WV（代表“工作电压”）。这是电容可承受的最大电压。

• 1 kV = 1,000V
• 如果你觉得电容可能用代码来表示电压，请参见下方，它通常是单个字母，或一个数字加一个字母。如果电容上没有任何标记，建议只用在低压电路中。
• 如果你正在构建交流电路，选一个标有额定VAC的电容。不要使用直流电容，除非你很熟悉额定电压的转换方法，以及如何在交流应用中安全使用直流电容。

5

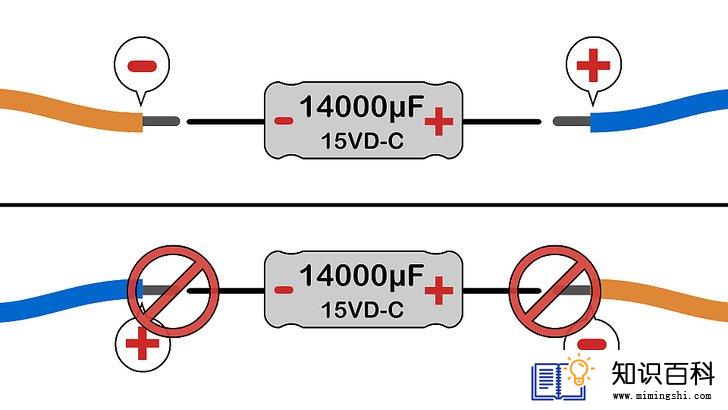

查找“+”号或“-”号。如果你在电容端子旁看到这些符号，说明此电容有极性。一定要将电容的“+”号端连接到电路的正极，否则电容可能会短路，甚至发生爆炸。如果没有“+”号或“-”号，则正反都可连接。

• 某些电容会用彩色条纹或环形凹槽来标注极性。在形状类似易拉罐的铝电解电容上，此标记通常表示负极。在体积非常小的钽电解电容上，此标记通常表示正极。如果条纹的位置与“+”号或“-”号的位置矛盾，或位于非电解电容上，则可忽略。

2

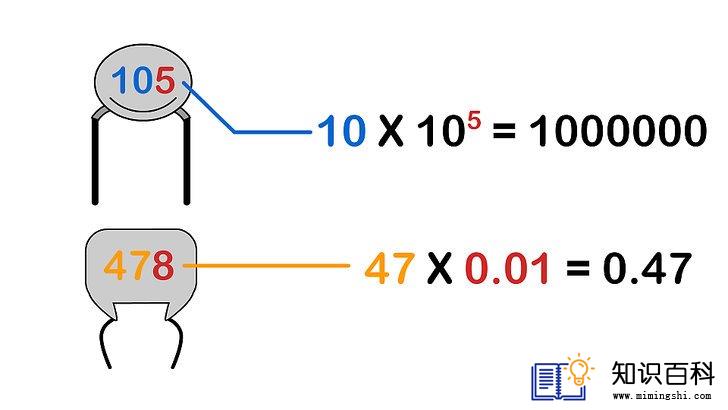

将第三位数作为乘数。三位数电容值代码的含义如下：

• 如果第三位数是0-6，在前两位数的后面加上同等数量的0。比如，453 → 45 x 103 → 45,000。
• 如果第三位数是8，将前两位数乘以0.01。比如278 → 27 x 0.01 → 0.27。
• 如果第三位数是9，将前两位数乘以0.1。比如309 → 30 x 0.1 → 3.0。

3

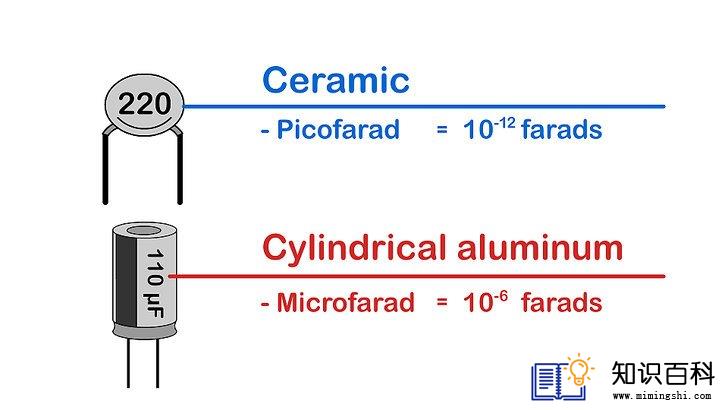

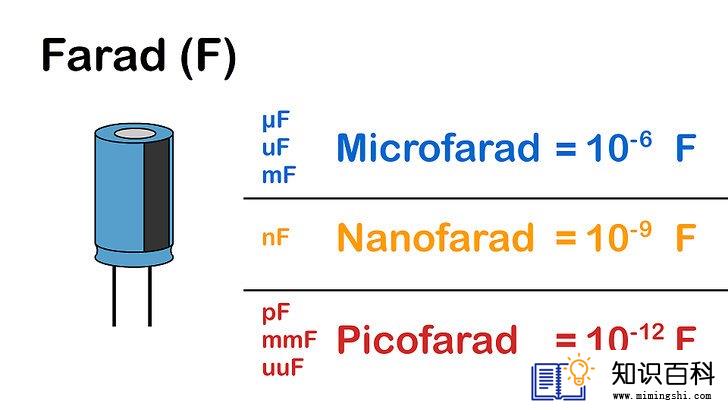

根据实际情况推断电容值的单位。小电容（陶瓷电容、薄膜电容或钽电容）的单位通常是皮法（pF），即10-12法拉。大电容（圆柱形铝电解电容或双电层电容）的单位通常是微法（uF or µF），即10-6法拉。

• 也可能存在例外，个别电容会在电容值后面加上单位，p代表皮法，n代表纳法，u代表微法。但如果只有一个字母，通常不是单位，而是容差代码。P和N作为容差代码虽然不常见，但的确存在。

4

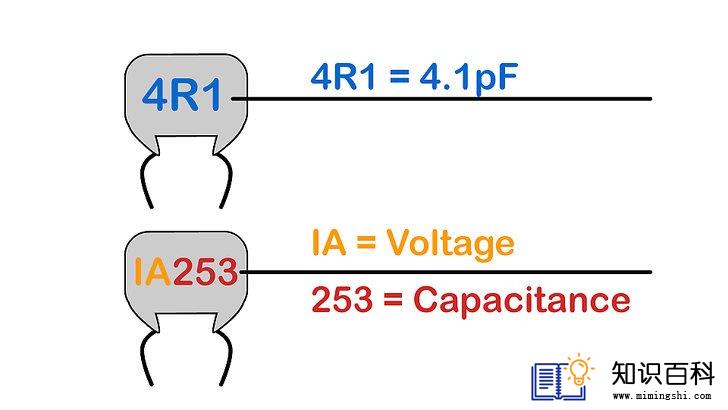

看懂字母代码。如果代码的前两位中有一个是字母，则有三种可能：

• 如果字母是R，将它替换成小数点就能得到电容值，单位是pF。比如，4R1代表4.1pF。
• 如果字母是p、n或u，则表示单位，也就是皮法、纳法或微法。将字母替换成小数点。比如，n61代表0.61 nF，5u2代表5.2 uF。
• “1A253”这样的代码其实是两个代码。1A表示电压，253表示电容值，推算方法见上述第二点。

5

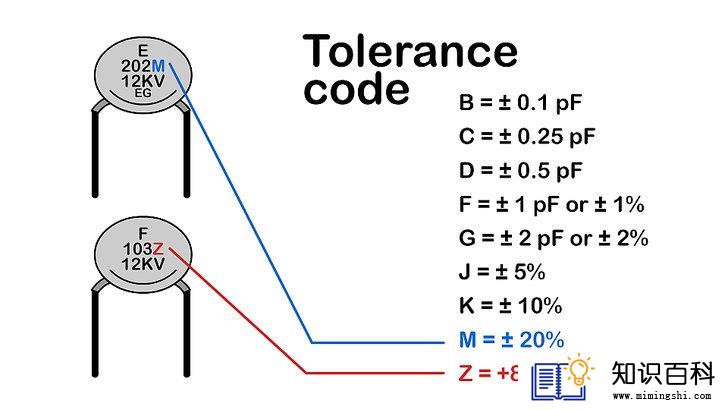

看懂陶瓷电容上的容差代码。陶瓷电容的外表就像带着两个触角的小饼干，它通常会在三位数的电容值后面用一个字母标出容差值。这个字母代表电容的容差，也就是实际电容值与标称值之间的误差。如果你的电路对精度的要求很高，可以根据下方的规则确定容差：

• B = ± 0.1 pF
• C = ± 0.25 pF
• D = ± 0.5 pF（标称值小于10 pF的电容），或± 0.5%（标称值大于10 pF的电容）
• F = ± 1 pF 或 ± 1%，规则同上。
• G = ± 2 pF 或 ± 2%，规则同上。
• J = ± 5%
• J = ± 10%
• M = ± 20%
• Z = +80% / -20%，如果没有标出容差，Z就代表最差的情况。

6

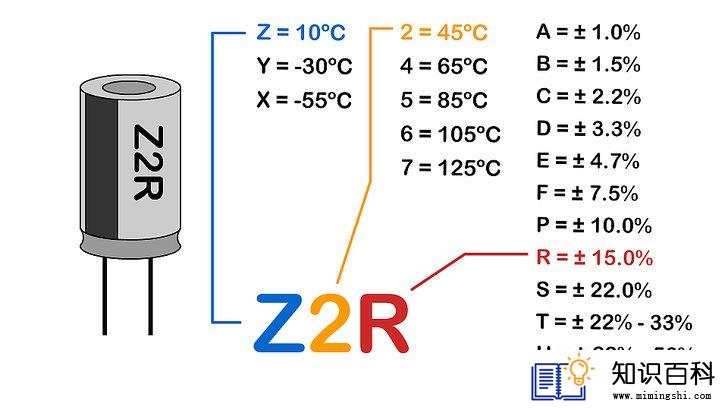

读懂字母-数字-字母形式的容差值。很多电容都用更为详细的三位代码来表示容差。规则如下：

• 第一个代码表示温度下限。Z = 10ºC，Y = -30ºC，X = -55ºC。
• 第二个代码表示温度上限。2 = 45ºC，4 = 65ºC，5 = 85ºC，6 = 105ºC、7 = 125ºC。
• 第三个代码表示电容值在温度范围内的变化。A代表变化最小，为±1.0%，V代表变化最大，为+22.0%/-82%。其中最常见的是R，变化范围为±15%。

7

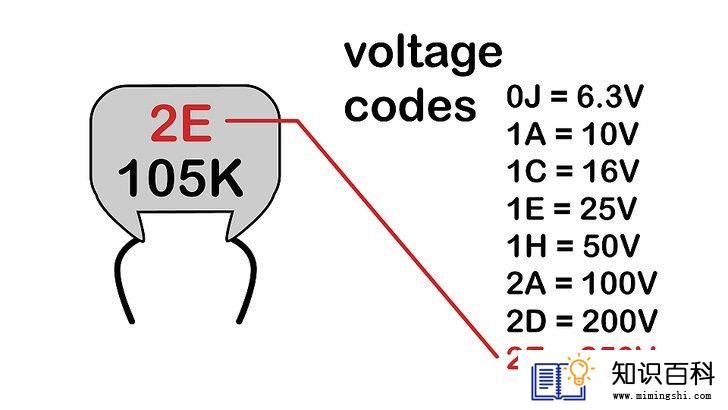

看懂电压代码。大部分电容都会使用以下常见代码来表示最大电压，但仅适用于直流电容。你也可以查阅EIA电压表来获取完整信息。

• 0J = 6.3V
• 1A = 10V
• 1C = 16V
• 1E = 25V
• 1H = 50V
• 2A = 100V
• 2D = 200V
• 2E = 250V
• 一个字母代码对应一个常见电压值。如果适用于多种电压，比如1A或2A，需要结合实际情况作出判断。
• 如果要推算其他非常见代码，从第一个数字着手。0代表10以下的值，1代表10-99，2代表100-999，以此类推。
