2

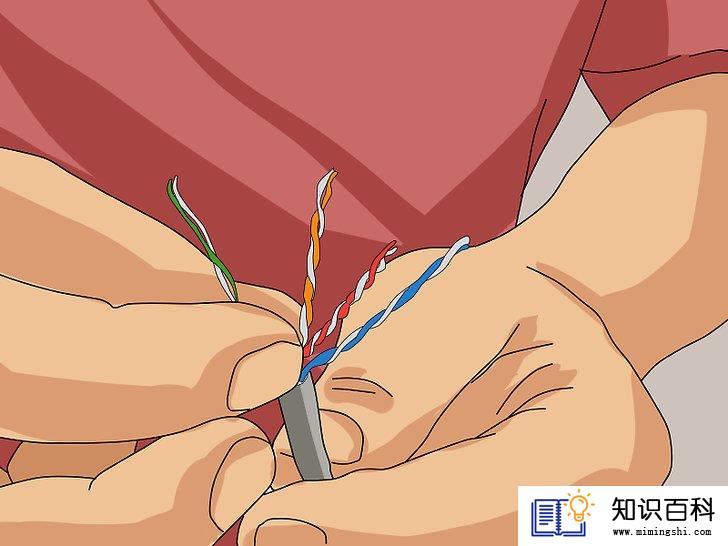

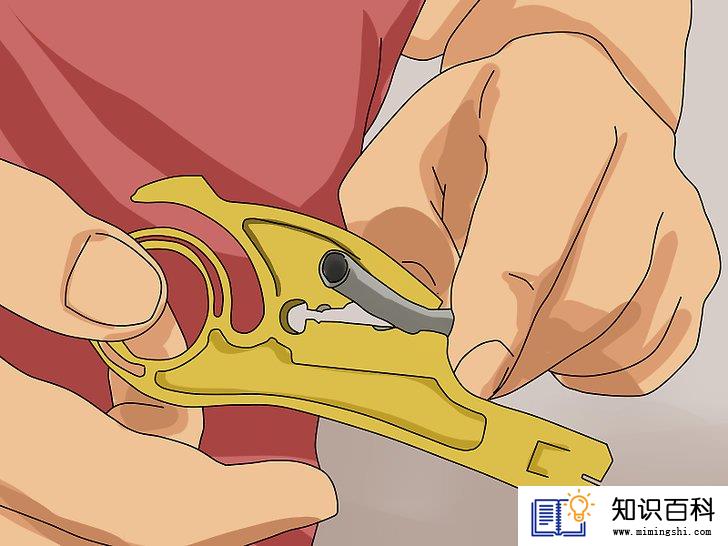

仔细剪除线缆的外皮。去皮时请务必谨慎操作，切勿夹或切伤内部铜线。有一个较好的方法是在离端口约三公分的位置，用剪刀或小刀沿线缆一侧纵向向外切开。这样可以降低剪伤内部铜线绝缘包层的风险。找到线缆内部与铜线并股的细线，如果无细线则就用内部铜线来褪除线缆的外皮，一只手抓住外皮，另一只手抓住铜线往一侧拉。剪掉褪下来的外皮，留下约 30 毫米长的双绞线组。可以看到 8 根线绞成了 4 对。每一对两根线中，一根为彩色，另一根为带有彩色细条纹的白线，细条纹的颜色与这一对线中的彩色线颜色相同，因此白线被称为迹线。

3

检查露出来的金属线是否有曝露内部铜丝的任何切伤、擦伤口。如果金属线的保护套有任何损坏，则需要切掉线头从第一步重新开始。曝露在外的金属线会导致串扰、信号差或根本就连接不上。所有网线的接头线都必须完好无损，这一点至关重要。

4

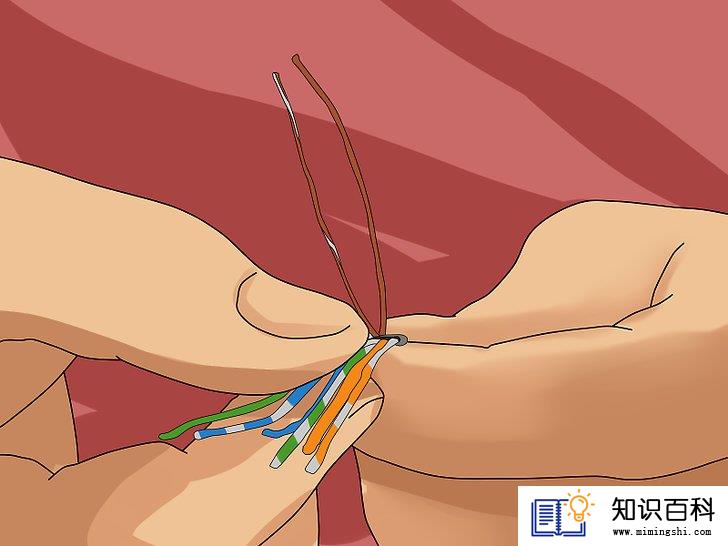

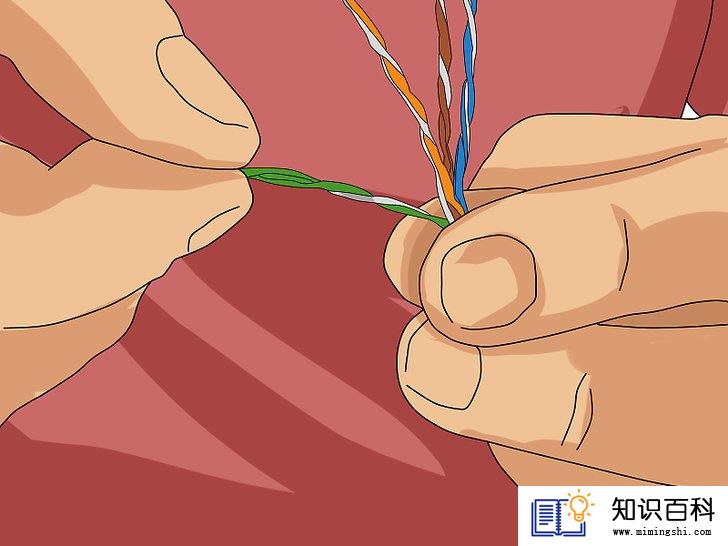

解开双绞线组，用手指捋平。导引线即使在接上水晶头之后仍可以剪除（参见“警告”）。为方便处理，请将金属线剪短，从水晶头底部起留 19 毫米长即可，并使所有线头长短一致。

5

根据设备规范排定线序。TIA 设定了两种规范，分别是 568A 和 568B。须根据所要连接的设备选择相应的规范。直通线用于连接位于两个不同层级的设备（例如集线器和 PC）。两个同类设备通常需要使用交叉线连接。二者之间的区别是直通线的两个接头都按 568B 规范连接。 在以下示范中，我们将使用 568B 规范，按照说明也可以轻松制作 568A 规范的网线。

• 568B – 按以下顺序从左至右排列各颜色线组：
  • 白橙
  • 橙
  • 白绿
  • 蓝
  • 白蓝
  • 绿
  • 白棕
  • 棕
• 568A - 从左至右：
  • 白/绿
  • 绿
  • 白/橙
  • 蓝
  • 白/蓝
  • 橙
  • 白/棕
  • 棕

6

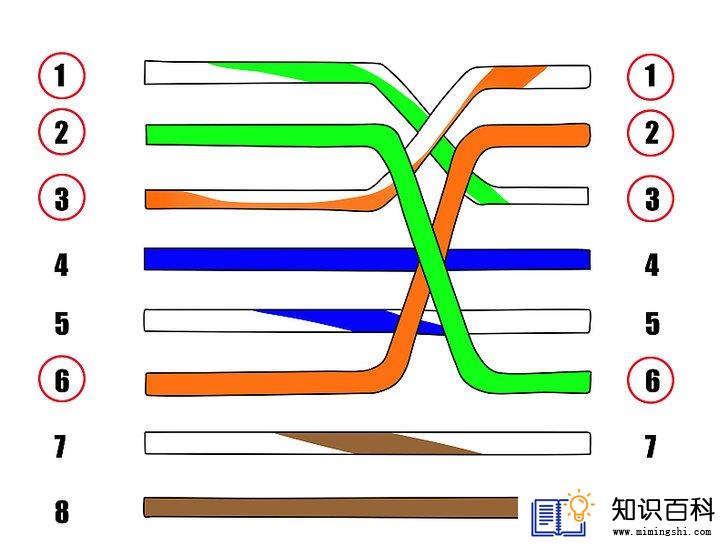

可以用编号顺序对调的口诀 1-2-3-6/3-6-1-2 来帮助记忆线组的位置交换。

7

用拇指和食指将所有线组压平。检查所有颜色的线组是否按正确顺序排列。将所有线组的端口处修剪齐平，使其从水晶头的底部起留 12.5 毫米，因为水晶头插进 8P8C 接头约深 3 毫米，意味着每根线就只剩 12.5 毫米的操作空间。如果留的线头长度大于 12.5 毫米，则可能会导致水晶头扭转松动，影响连接效果。请确保修剪后线头齐平、整洁，否则可能导致金属线在水晶头内接触不良，或者插入端口后接线错误。

8

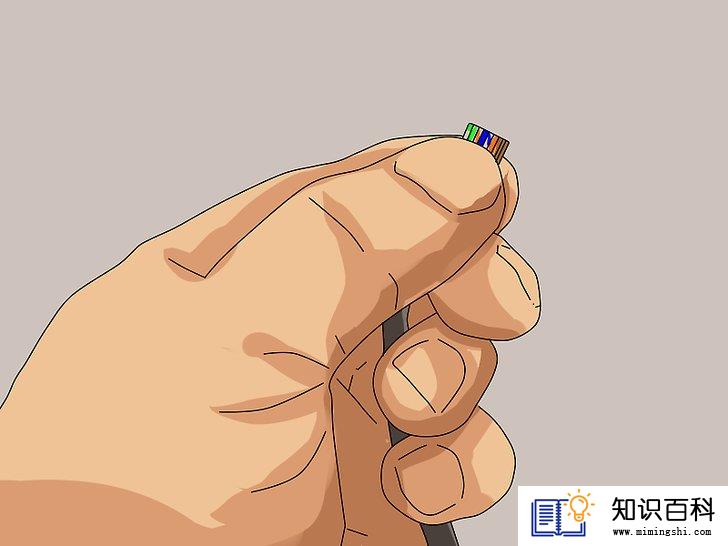

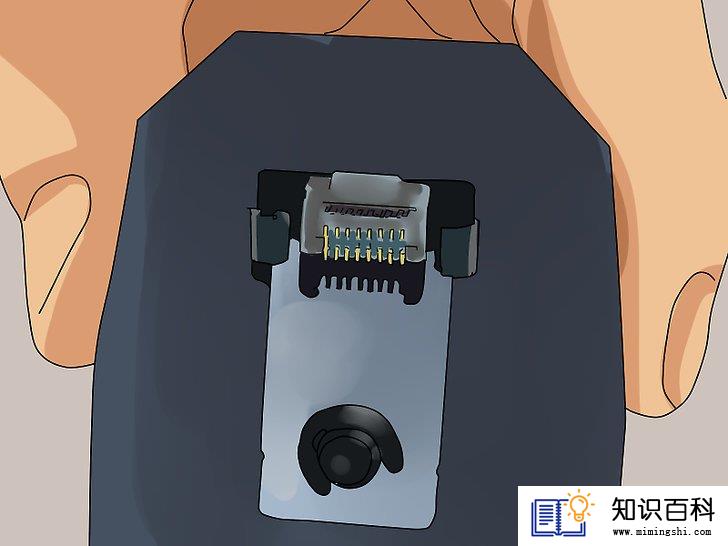

使线组按顺序保持平整，用插头顶部的平面将金属线压入 RJ-45 插头。如果从上往下观察水晶头，白/橙线应位于左侧。您可以凑近网络端口仔细观察，看水晶头插入端口后所有线头是否与插座内的接线颜色保持对应。应能在每个铜孔内观察到一条金属线，如右下图所示。将线组压入插头可能需要一些力气。金属线压入插头后网线外皮也应该套入水晶头约 6 毫米深，以便水晶头与细线紧固后帮助稳固线缆。可能需要延展线缆保护套到恰当的长度。在压实前请再次核实线序是否无误。

9

用压线钳夹紧水晶头上的网线。用力挤压压线钳手柄。挤压时应能听到咯吱声。完成紧固后，手柄会回复到初始状态。为了确保所有线针都紧固妥当，有些人会重复此步骤反复挤压。

10

重复上述所有步骤，在网线的另一端接好水晶头。另一端的接线方式（568A 或 568B）需要根据所制作网线的类型来确定，即：直通线、反转线、交叉线（参见“小提示”）。
